Izmērs: M5-M22
Virsma: ZP
Materiāls: Nerūsējošais tērauds
D | M5 M5 | M6 M6 | M8 M8 | M10 M10 | M12 M12 | M14 M14 | M16 M16 | M20 M20 |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
/ | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |
/ | / | / | (1.0) | (1.25) | / | / | / | |
C | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
Da | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | |
Dc | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
Dw | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
E | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 |
M | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 | |
Mw | 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
Asv | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
R | 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |

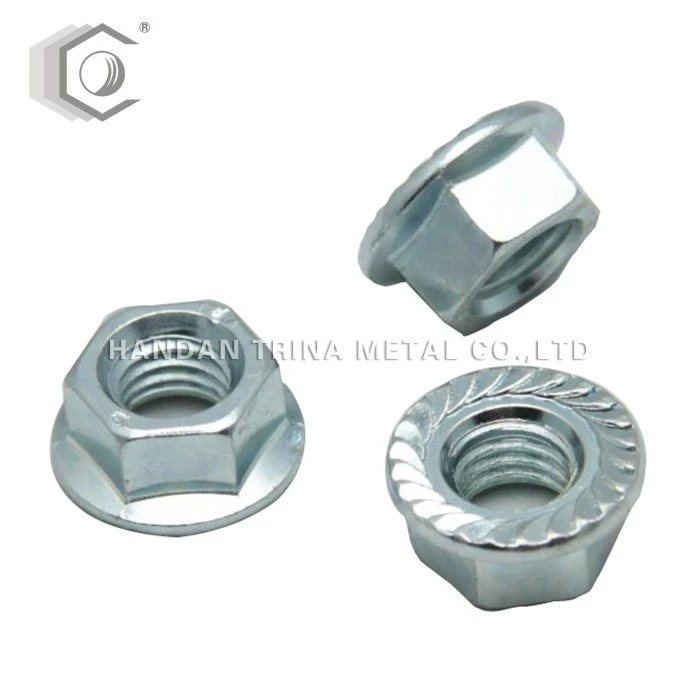

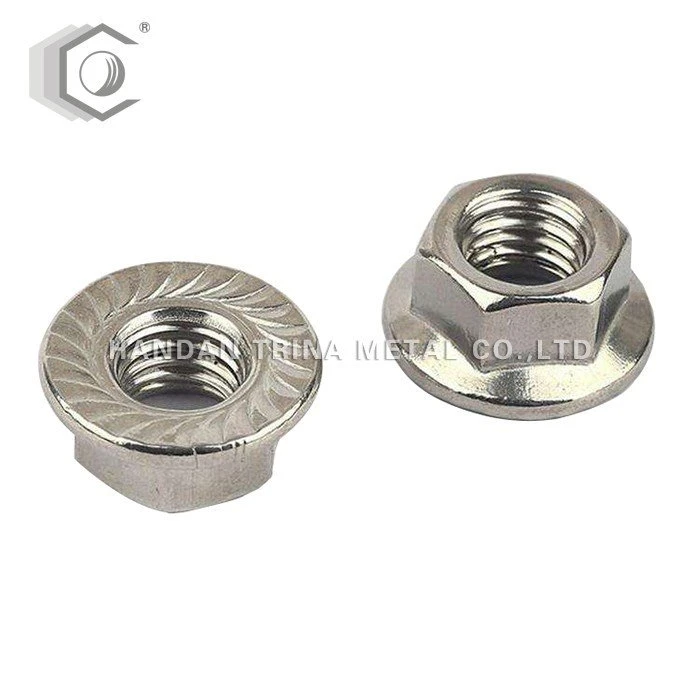

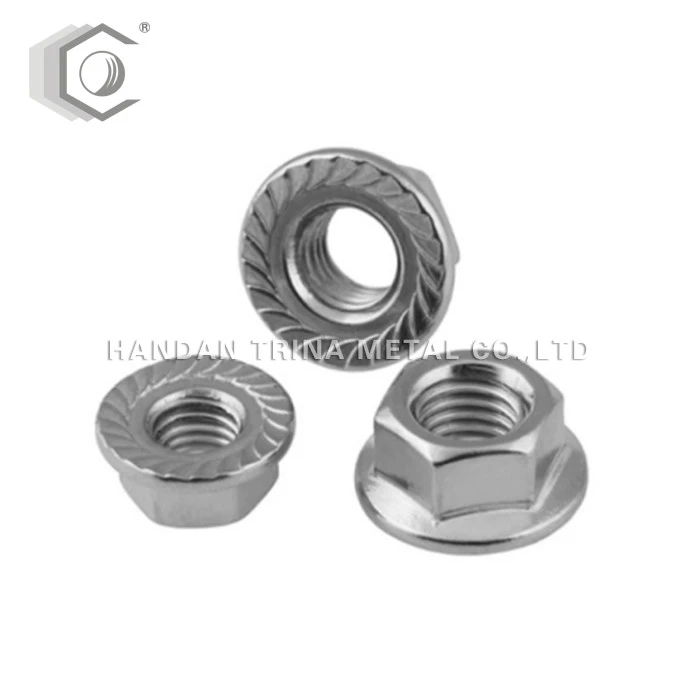

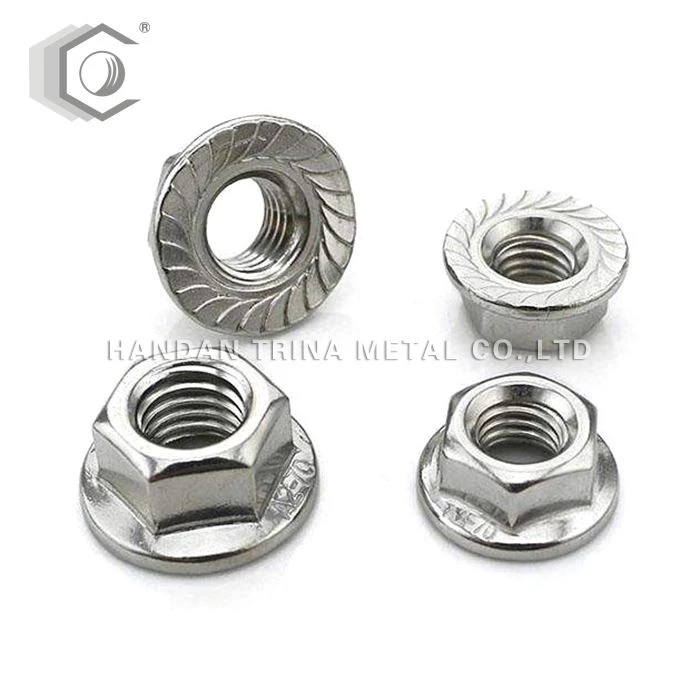

Atloka uzgrieznim vienā galā ir plats atloks, ko var izmantot kā neatņemamu starpliku. To izmanto, lai sadalītu uzgriežņa spiedienu uz fiksētās daļas, tādējādi samazinot iespēju sabojāt daļu un padarot to mazāk iespējams atraisīt nelīdzenas stiprinājuma virsmas dēļ. Tas ir galvenokārt sešstūra, kas izgatavoti no rūdīta tērauda, un parasti pārklāta ar cinku. Ar rotējošu atloku tas palīdz veidot stabilāku struktūru, neietekmējot gatavo produktu, piemēram, robotu atloka uzgriezni.

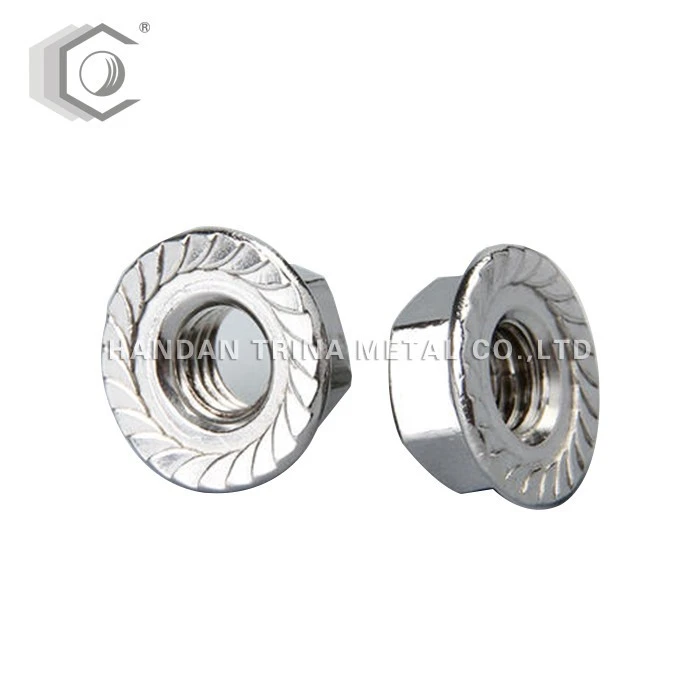

Daudzos gadījumos atloks ir fiksēts un rotē ar uzgriezni. Atloku var robots, lai nodrošinātu bloķēšanas efektu. Serācijas ir leņķveida tā, lai uzgrieznis negrieztu uzgriežņa vaļināšanas virzienā. Serāciju dēļ tos nevar izmantot ar paplāksnēm vai uz saskrāpētām virsmām. Serration palīdz novērst vibrācijas uzgriezni no pārvietojas stiprinājumu, tādējādi saglabājot aiztures spēku uzgriezni.
