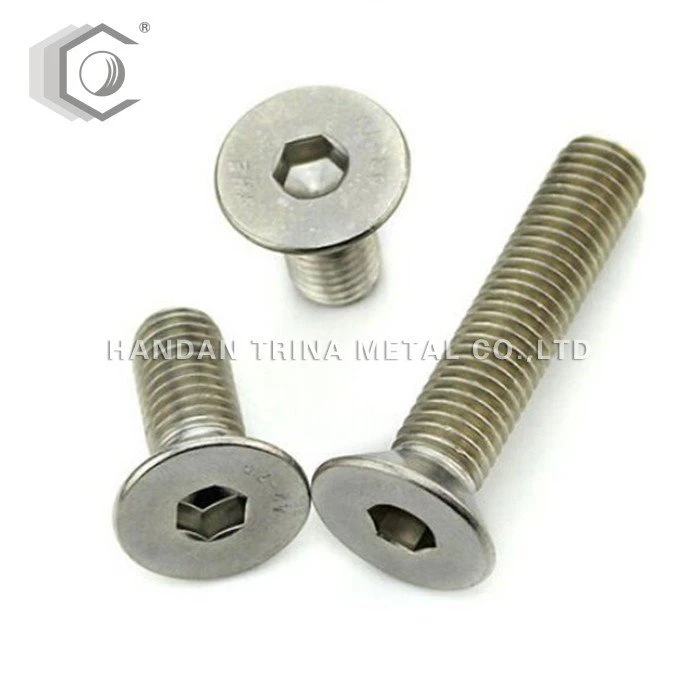

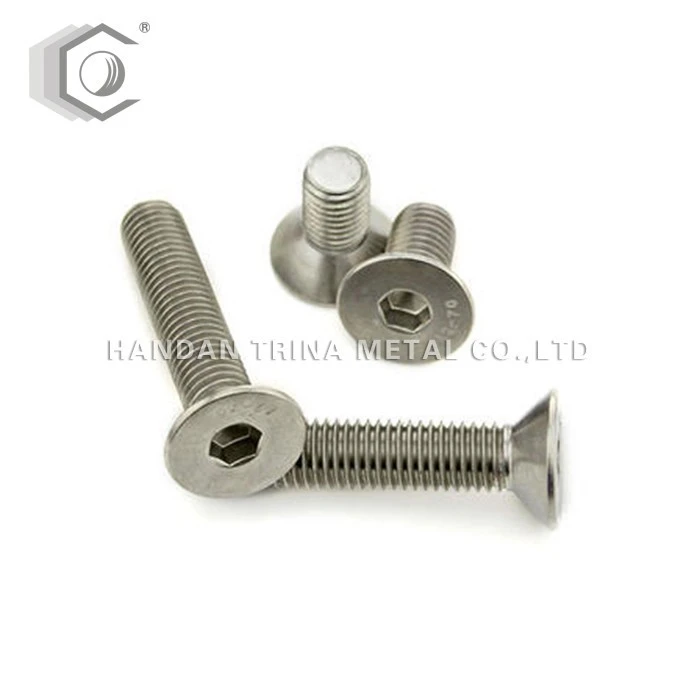

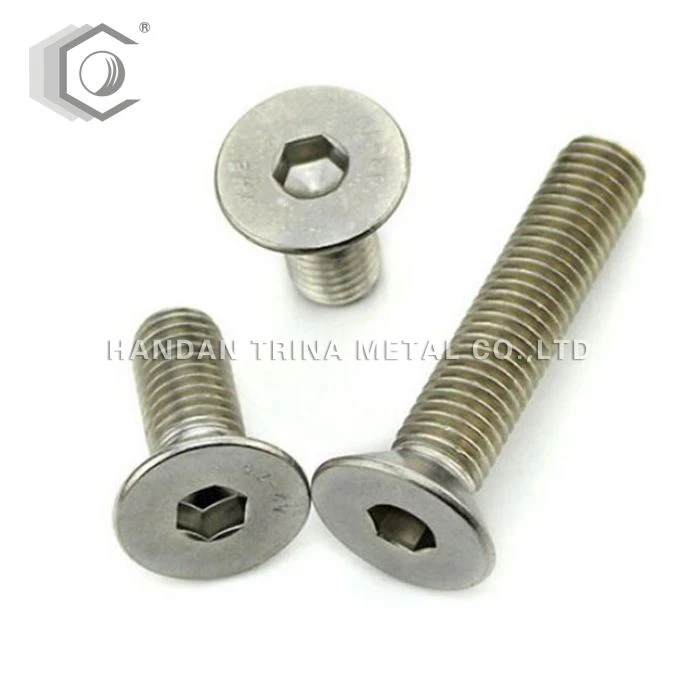

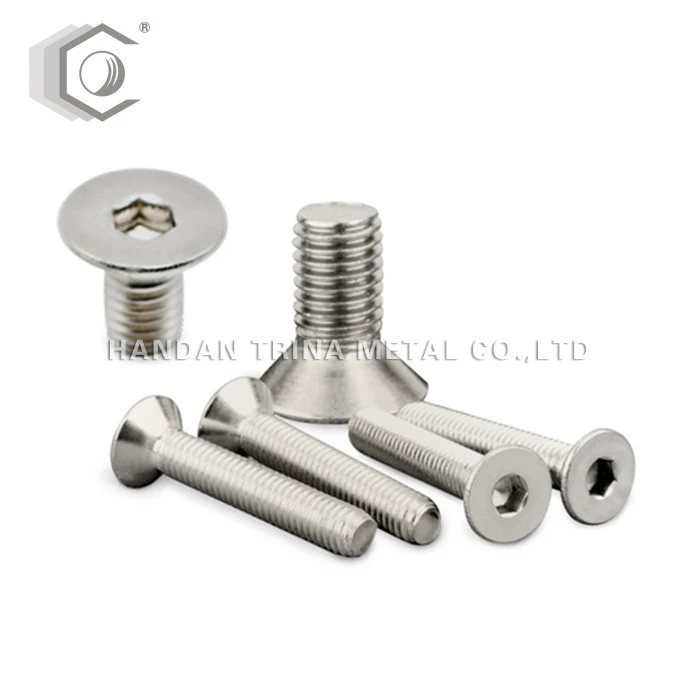

Iekšējās leņķa skrūves sauc arī par iegremdētām skrūvēm un plakanām mašīnu skrūvēm. Tās ir sava veida konstrukcijas detaļas. Galva ir 90 grādu konuss, kas ir līdzīgs parastajai koka skrūvei. Galvai ir instrumentu pievilkšanas rieva, piemēram, fonts, krusts, sešstūris, cinkksis, piecstūris utt.
Izmērs: M3-M24

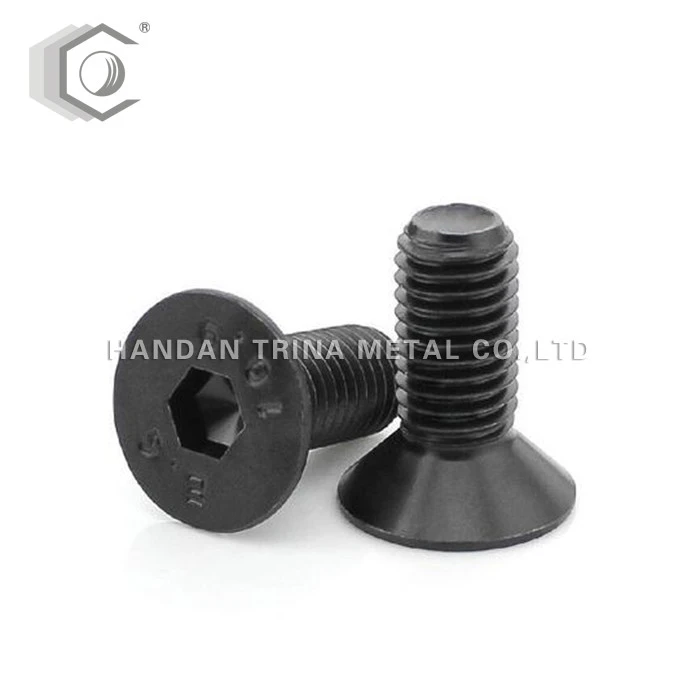

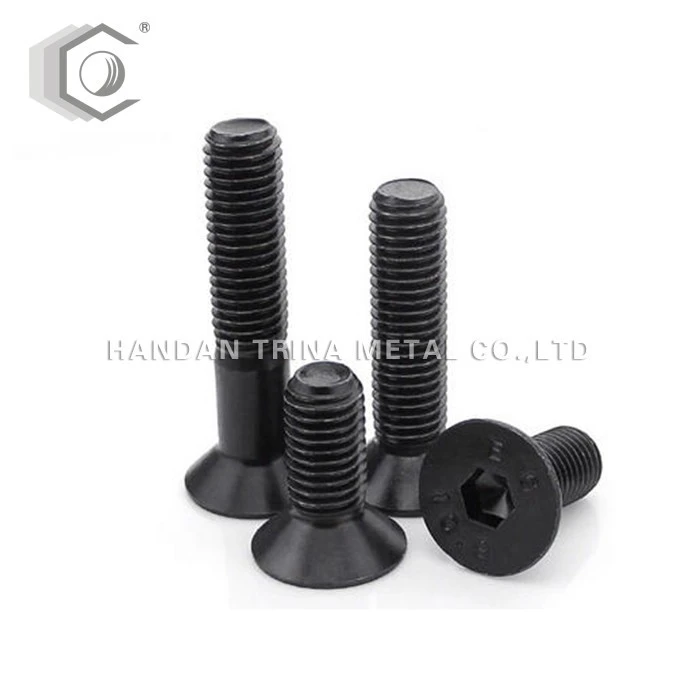

Virsma ： Zp / BLACK
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Efekts:
Uz savienotājelementa montāžas atveres virsmas tiek apstrādāta 90 grādu koniska apaļa kontaktligzda, un plakanās mašīnas skrūves galva atrodas apaļā kontaktligzdā un ir vienā līmenī ar savienotājdaļas virsmu. Dažos gadījumos plakanas mašīnas skrūves tiek izmantotas arī ar plakanām mašīnām ar pusapaļu galvu. Šāda veida skrūve ir skaistāka un tiek izmantota vietās, kur virsma var nedaudz izvirzīties. Skrūves spēlē divu vai vairāku priekšmetu savienošanu un ir neaizstājama nepieciešamība ikdienas dzīvē vai rūpnieciskajā ražošanā.
Instrukcijas:
Pēc uzstādīšanas lielākoties tiek izmantotas iegremdētās galvas skrūves, detaļu virsmu nevar pacelt, un piestiprinātām daļām ir divi biezumi, tā saucamais biezums, kas nozīmē, ka piestiprinātās daļas biezums ir lielāks nekā stiprinājuma biezums. iegremdētās skrūves galva Pēc skrūves pievilkšanas joprojām ir skrūves vītnes daļa, kas neietilpst vītņotajā caurumā. Šajā gadījumā iegremdēto skrūvi noteikti var pievilkt. Parasti ir cita situācija, tas ir, piestiprināto detaļu biezums ir mazāks par iegremdētās skrūves galvas augstumu, kas ir izplatīts lokšņu metāla daļās mehāniskās iekārtās, piemēram, šasijas eņģu savienojums, durvis un kaste; iekārtas lokšņu segums Vāka un aprīkojuma savienojums utt. Sakarā ar nelielo detaļas biezumu piestiprinātās lokšņu metāla daļas skrūves caurums ir pilnīgi koniska. Šajā gadījumā, kad ir pievilkta iegremdētā skrūve, skrūves galva nav koniska virsma, lai saspiestu lokšņu metāla daļu, bet skrūves galvas apakšdaļa un vītņotās atveres augšdaļa ir saspiesta. Lai gan skrūve uzskata, ka skrūve ir pievilkta, lokšņu metāla daļa ir iestrēdzis, nevis tiek nospiesta. Šajā gadījumā, lai gan skrūve uzskata, ka skrūve ir pievilkta, lokšņu metāls Zelta gabals patiešām nav pievilkts. Tā ir ļoti izplatīta situācija.
